此系列包括：QJYD23（170），QJYD23（200），QJYD23（236），QJYD23（280），QJYD23（335），QJYD23（370），QJYD23（400），QJYD23（450），QJYD23（500），QJYD23（560），QJYD23（630），QJYD23（710），QJYD23（800）
一、产品分类
QJY系列减速器是工厂根据国内外市场需求开发的硬齿面(渗碳,淬火齿面)起重机减速器.包括三大类12种基本形式.

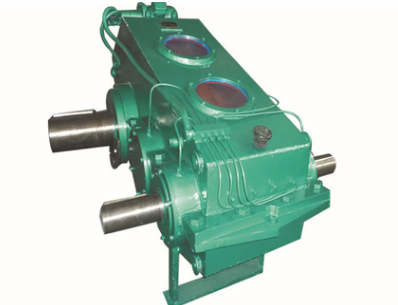

QJYD23的结构如下图

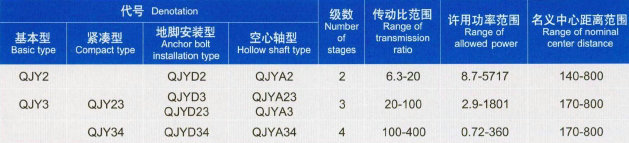

QJY系列减速器型式代号与主要参数
二、性能特点
1、齿轮均采用优质低碳合金钢，渗碳，淬火，齿轮精度6级。
2、精度高，效率高，传动平稳，噪音低，比调质齿轮减速器（QJ系列）体积小，重量轻，承载能力大，可靠性高。
3、焊接箱体结构。安装形式：三支点安装和地脚安装。
4、输出轴型式：平键，渐开线花键，齿轮轴端，空心轴四种。
5、一般采用油池润滑，自然冷却，立式减速器采用循环油润滑。
6、采用滚动轴承
应用范围：
1、输出转速一般n1小于等于1500r/min.
2、工作环境温度-40到+50C
3、正反两向运转
4、适合各种类型起重机减速器选用

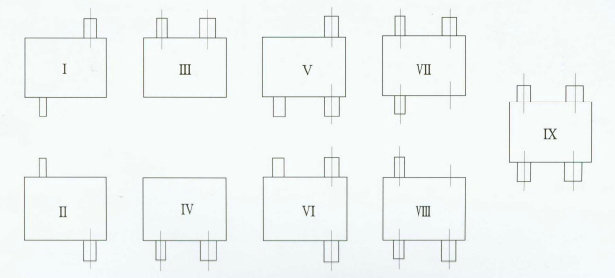

三、装配型式
四、安装型式
QJYD2，QJYD3，QJYD23，QJYD34型采用地脚安装
QJY2，QJY3，QJY23，QJY34型式采用支点支撑安装

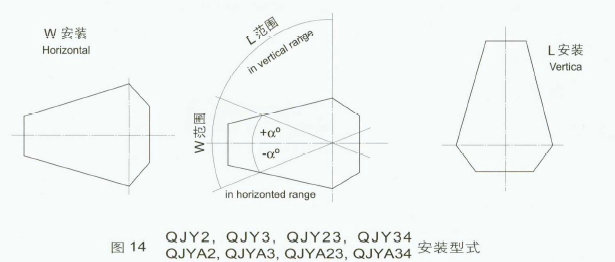

QJYA2，QJYA3，QJYA23，QJYA34
允许有卧式W或立式L两种方式

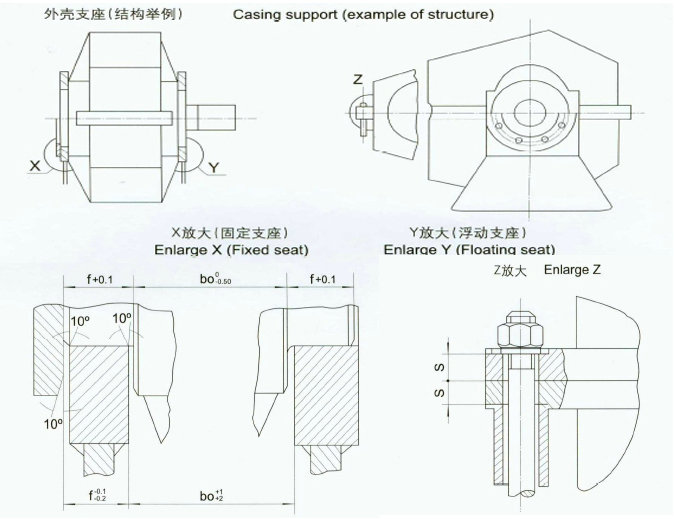

QJY2，QJY3，QJY23，QJY34型减速器支撑型式
五、轴端型式
高速轴采用圆柱轴伸平键联接
输出轴端
P-圆柱轴伸平键，单键联接
H-圆柱轴伸渐开线花键联接
C-圆柱轴端（仅用于中心距为236~560mm的减速器)

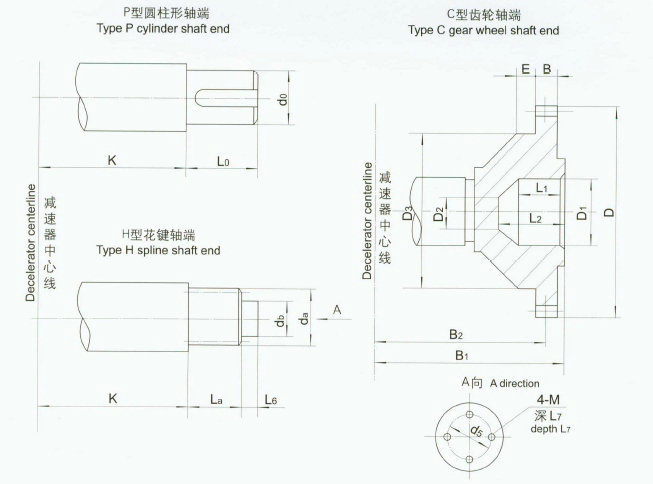

轴端结构型式图如下:

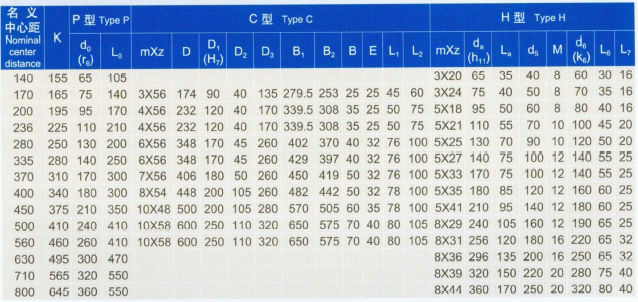

输出轴端尺寸参数表:

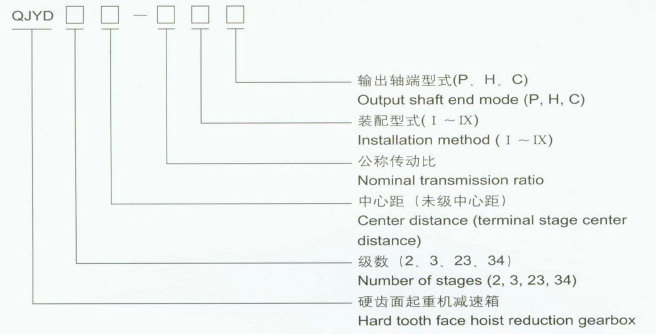

六、QJYA代号示例

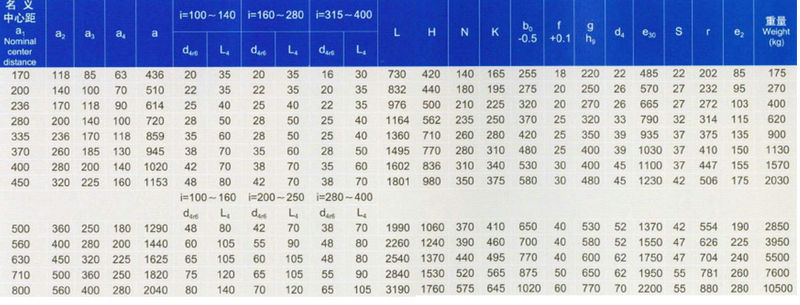

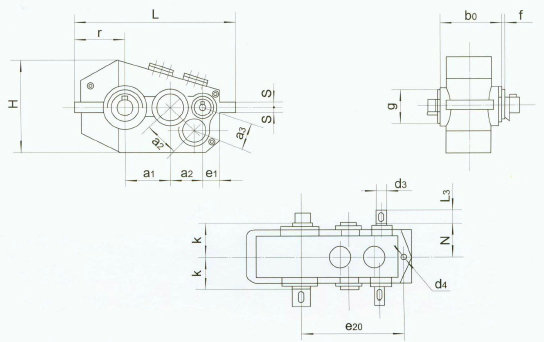

七、QJYD23外形,安装尺寸

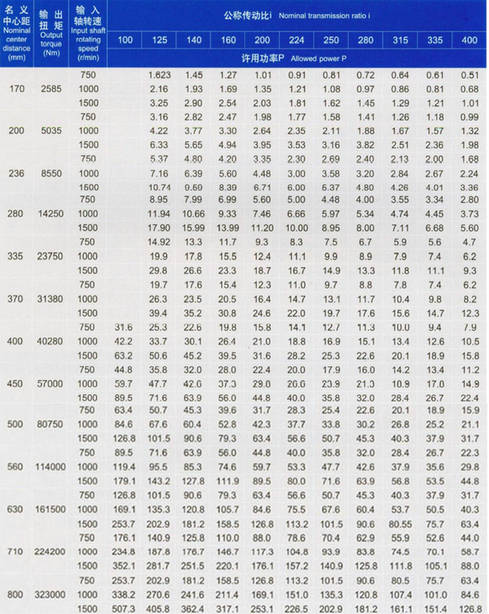

八、QJY3，QJY23，QJYD3,QJYA3许用功率表
